地板采暖系统集成

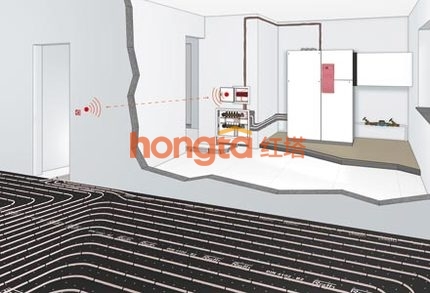

地板采暖系统介绍:


系统热源： 地源热泵、水源热泵，锅炉 (燃煤、燃气、燃油等）

输送管道:  PEX管材或PERT管材

采暖终端:  地板辐射供暖、热水散热器采暖、风机盘管系统

控制终端： 热源、终端温度控制，等设备组合而成

采用现在世界先进的采暖设备和理念，追求绿色环保，节能，

舒适健康的使用效果，使能耗降到最低，使用值达到最效果。

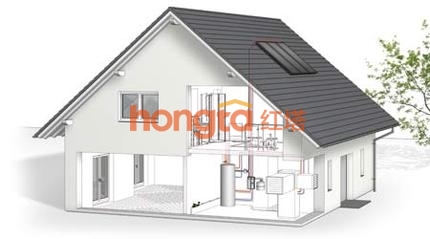

地暖系统组成 一、 中央采暖系统--热源锅炉 ⑴RAYTIN为您选配的热源锅炉总体特点： 1、冬季供暖，全年提供生活热水；采暖与生活热水分为两套系统，保证生活热水洁净卫生。 2、从室外吸入空气，烟气排出室外；拥有熄火保护、缺水保护、限温保护、防冻保护等多种安全保护措施，保证用户的安全与健康。 3、使用不同气源（人工煤气、液化气、天然气等）。 4、热效率高，达到90%以上。 5、操作简单，只需开启、关闭、设定温度以及冬/夏转换控制，即可完成操作。 6、外形美观，体积小巧，重量轻，美化家居。  ⑵常用机型性能举例（以下数据是在使用天然气气源下测得）：     二、 中央采暖系统--温控系统 1、温控系统的重要性 舒适最重要--良好的温控系统可以根据用户设定的房间温度（10~30℃）自动调节散热器的散热量，从而维持室内温度恒定，给用户带来舒适的室内环境温度。 节能很重要--良好的温控使得系统内的热量得以充份利用，保持最高效率，节约能源。 寿命很重要--良好的分水温控系统将使得系统的寿命大大延长。 2、温控系统的主要组成（图示）：                热　电　阀                              温　控　阀　　　　　　　   　控　制　器   三、中央采暖系统--散热器 RAYTIN为您推荐的散热器特点 1、外形设计优雅、美观。 采用激光自动控制焊接，焊接处平整、光洁；表面经科学钝化、防腐等处理，可达到长期防腐的完美效果。 2、散热效率高。 钢制板式散热器的散热效率约为铸铁散热器的4倍，因此达到同样散热效果，RAYTIN为您推荐的散热器体积小，可以最大程度减少占地面积。 3、节能舒适 可以利用温控器控制散热器的散热量，从而调节房间温度达到人体最舒适温度，同时节省了能耗。 四、  中央采暖系统--地暖散热材料 RAYTIN推荐使用的PERT管材的优势： 1、耐高温性可达到110°C，在70°C、1MPar条件下连续使用50年。 2、低温下抗脆性、抗冲击性，有良好的柔韧性 3、内壁薄、光洁度高，使管材内水流动性增强，水加温后不易结垢，抗紫外线，防异物（微生物）生长 4、符合国际（欧洲）饮用水标准 5、良好的连接方式常用地面散热材料性能比较： 材料 散热性 硬度 膨胀系数 成本 施工难度 金属管材 优良 高 小 高 难 交联聚乙烯管材 较好 低 小 低 简便 塑铝复合管材 优良 高 小 低 简便

中央空调——系统组成
现在一般中央空调分为两种类型：
一、冷媒系统
⑴组成：主机+冷媒管道+分歧管+冷凝排水管道+内机
⑵ 特点：
1.系统组成简单，适用范围广
2. 安装简便，设计灵活
3. 可变频，节能省电
4. 温湿度可由室内机感应探头直接反应到主机，控制精确
5. 初投资较大，但运行费用低

二、水系统
⑴组成：主机+膨胀水箱（闭式膨胀罐）+循环水泵+冷冻水管（阀门）+水过滤器+内机+冷凝水排水管道
⑵特点：
1. 系统组成相对复杂，但适用范围更广
2. 初投资费用低廉，安全环保
3. 室内机可无级变速节能

中央除尘——系统组成
1.吸尘主机：分为干湿吸和干吸两大类；
2.管网：由直径50mm的优质PVC材料管材及配件组成，表面光滑，污物附着力低；
3.吸尘插口：北美的独特风格；
4.吸尘头组件：远程遥控装置，多种类型可供选择。

                                                           吸 尘 组 件

中央水处理-系统介绍：

我们每天饮用的水量只占每人每天消耗水量的5%，而其他95%的水是用来洗手、洗脸、清洁卫生、洗浴洗衣等，而这些用水的质量同样影响我们生活和健康的方方面面。最好的做法是采用分质供水的方式，对不同用途采取不同的处理方法。 1、   室外花园用水：自来水 2、   家庭一般用水：净水处理（有效去除水中 的氯、重金属、细菌、病毒、藻类、以及固体悬浮物等） 3、 人体接触用水(如淋浴等)：软水处理（用于去除水中的钙、镁离子，有效率高达99%，同时有效去除水中的藻类和固体悬浮物等异物，使处理后的水清澈、软化） 4、 饮用水：逆渗透饮水（烹饪用水，其独特的反渗透功能保证了原水中的有害物质去除率高达99%）

供水系统中的重要设备：

恒压供水泵：用于保证多点用水时系统压力的稳定，提高使用的安全性。

本装备可视系统压力变化，由压力感应器，依感知信号与设定压力值比较计算，输出信号给专用变频器。变频器再根据传感器的信号变化，而改变频率（0-50hz），马达泵浦随频率之变化而改变马达转速以达恒压功能。   立式变频泵（恒压泵）可带全自动电脑遥控  1、采用微处理器智能控制；  2、美国产电源管理芯片,品质保证；  3、远距离操作控制水泵的运转与停机功能；  4、避免人与水泵的接触（或近距离的接触）安全。 立式变频泵（恒压泵）功能：  1、压力调整　直接在传感器上操作。  2、缺水失压保护功能 :缺水故障，本控制器会强制马达停止运转。  3、保护功能 :过电压、过电流、过负载限制、过热、低电压、高电压、接地保护、异常接点输入。 立式变频泵（恒压泵）应用范围：  1、一般家庭、小高层、高级别墅、宾馆等需要恒压供水或其它需要加压不要水塔、水池的场所。  2、不能二次污染水质的场所。  3、住宅小区房屋顶部二次加压和其他水压不够、不稳需要加压的场所。  4、  冷水用（使用温度：最高75ºc），热水用（使用温度：最高120 ºc）

热水回流泵：用于生活热水即时供应，一开就有。

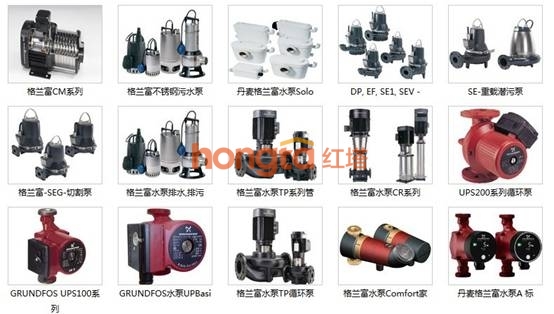

名称：Comfort家用智能型生活热水循环泵 品牌：格兰富 应用：别墅，公寓中的生活热水再循环系统。适合于新 装修的、能安装热水回水管的场合  技术数据 流量Q：最大0.5立方/h 扬程H：最高1.2M 泵送液体温度范围：2℃~+95℃ 系统承压：最大10bar   格兰富水泵Comfort家用智能型生活热水循环泵产品简介 格兰富Comfort是专门为一个或两个家庭的生活热水再循环系统而设计的循环泵。确保生活热水即开即来，使等待热水减少的同时，减少了水的浪费。将温度控制器和时间控制器内置于泵中，实现智能化运行。具有静音、节能和省电等特点。   格兰富水泵Comfort家用智能型生活热水循环泵应用场合 别墅，公寓中的生活热水再循环系统。适合于新装修的、能安装热水回水管的场合。

格兰富水泵TP循环泵

名称：TP循环泵 品牌：格兰富 应用：供热系统、生活热水系统、热电厂、冷却及空调系统、工业系统  技术数据 流量Q：最大4600立方/h 扬程H：最高170m 泵送液体温度范围：-25℃~+150℃ 系统承压：最大25bar   格兰富水泵TP循环泵性能及优点 紧凑的结构 系列全 标准马达 服务简便 可根据液体不同的性质、温度、压力等选配不同类型的轴封   格兰富水泵TP循环泵选 项 青铜泵壳  双头泵   格兰富水泵TP循环泵应用范围 供热系统 生活热水系统 热电厂 冷却及空调系统 工业系统

智能家居——系统结构  系统原理 智能家居系统是一个二线制的智能控制总线，所有的系统单元由一对通信信号线（双绞线）连接成网络，每个单元都有一个唯一的地址，通过编程软件可以设定各元件之间的控制与被控制的关系，输入单元将其信息在系统总线上传播，所有的单元接收到信号后根据预先编制的程序完成相应动作。 智能家居系统的组成 智能家居系统主要由基本单元、照明控制单元、电器控制单元、传感器单元、 高级控制单元及系统软件组成。

与传统技术相比智能家居系统具有如下特点：

控制线路简单，安装空间小   单一控制电缆，节约安装材料   安装方便，火灾隐患小   系统灵活性强，便于功能/结构的改变及扩展  通过智能控制有效地节约能源

地源热泵-系统原理

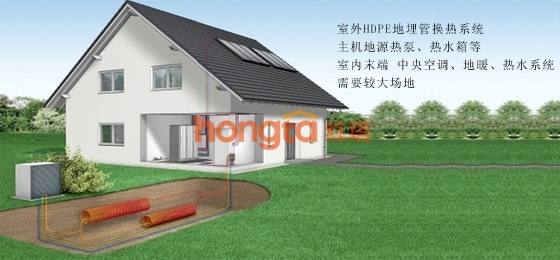

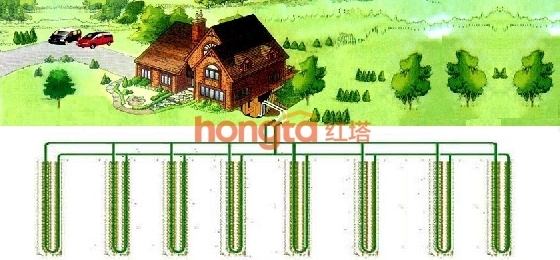

地源热泵——室外侧埋管系统

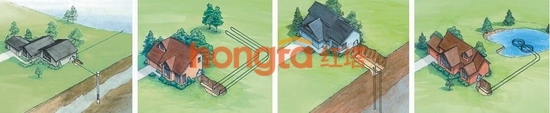

地源热泵——横埋管系统



地源热泵发展概况：
地源热泵的概念最早出现在1912年瑞士的一份专利文现中。20世纪50年代，欧洲和美国开始了研究地源热泵的第一次高潮。但在当时能源价格低，这种系统并不经济，因而未得到推广。直到上世纪70年代，石油危机和日益恶化的环境把人们的注意力集中到节能、高效益用能和环境保护上时，使地源热泵的研究进入了又一次高潮，最近20年在欧美等工业发达国家取得了迅速的发展，已成为一项成熟的应用技术。在美国地源热泵空调系统占整个空调系统的40%，是美国政府极力推广的节能、环保技术。为了表示支持这种技术，美国总统布什在他的得克萨斯州的别墅中也安装了这种地源热泵空调系统（见2001年5月28日参考消息）。到目前为止美国已安装了600，000台，而且计划每年安装40万台的目标，能降低温室气体排放一百万吨，相当于减少50万辆汽车的污染排放或种植树一百万英亩，年节约能源费用4.2亿美元。瑞典、瑞士、奥地利、德国等国家主要利用地源热泵，用于供暖及提供生活热水。据1999年的统计，为家用的供热装置中，地源热泵所占比例：瑞士为96%，奥地利为38%，丹麦为27%。     在我国由于能源价格的特殊性以及人们节能、环保的认识程度等原因以及其它一些因素的影响，地源热泵空调技术应用和发展比较缓慢，人们对之尚不十分了解，推广较困难，然而随着人们生活水平的提高，人均能耗的增长，一次性矿物能源的日益衰竭以及环境的日趋恶化，地源热泵技术已越来越引起人们的重视。在目前节能和环保的潮流下，该技术以其特有的节能性和稳定性受到行业的瞩目，国内许多院校、科研所作了大量的应用研究。国家建设部在《夏热冬冷地区居住建筑节能设计标准》中专门作了推荐。据统计，仅在北京2004年施工并投入运行的地源热泵系统的空调工程占全年空调工程总量的2/3以上。可以预见，随着经济的发展，人们节能、环保意识的日益提高，地（水）源热泵作为一种节能、环保的绿色空调设备适应能源可持续发展战略要求，在中国必将有广阔的应用和发展前景。
机组运行方式：
冬天热泵中制冷剂正向流动，压缩机排出的高温高压R22气体进入冷凝器向集水器中的水放出热量，相变为高温高压的液体，再经热力膨胀阀节流降压变为低温低压的液体进入蒸发器，从地下循环液中吸取低温热后相变为低温低压的饱和蒸汽后进入压缩机吸气端，由压缩机压缩排出高温高压气体完成一个循环。如此循环往复将地下低温热能“搬运”到集水器，从而不断的向用户提供45℃-50℃的热水。     夏天热泵中制冷剂逆向流动，与用户换热的冷凝器变为蒸发器从集水器中的低温水（7-12℃）提取热能，与地下循环液换热的蒸发器变为冷凝器向地下循环液排放热量，循环液中热量再向地下低温区排放，如此循环往复连续地向用户提供7-12℃的冷水。
地源热泵空调系统的优势：
〈1〉地源热泵与常规空调技术相比有着无可比拟的优势。 〈2〉利用可再生能源：属可再生能源利用技术地源热泵从常温土壤或地表水（地下水）中吸热或向其排热，利用的是可再生的清洁能源，可持续使用。 〈3〉高效节能，运行费用低：属经济有效的节能技术地源热泵的冷热源温度一年四季相对稳定，冬季比环境空气温度高，夏季比环境空气温度低，这种温度特性使得地源热泵比传统空调系统运行效率要高40%，因此要节能和节省运行费用40%左右。另外，地能温度较恒定的特性，使得热泵机组运行更可靠、稳定，也保证了系统的高效性和经济性。在制热制冷时，输入1KW的电量可以得到5KW以上的制冷制热量。运行费用每年每平方米仅为25——33元，比常规中央空调系统低40%左右。 〈4〉节水省地：     1）以土壤(水)为冷热源，向其放出热量或吸收热量，不消耗水资源，不会对其造成污染。     2）省去了锅炉房及附属煤场、储油房、冷却塔等设施，机房面积大大小于常规空调系统，节省建筑空间，也有利于建筑的美观 〈5〉环境效益显著  该装置的运行没有任何污染，可以建造在居民区内，在供热时，没有燃烧，没有排烟，也没有废弃物，不需要堆放燃料废物的场地，不会产生城市热岛效应，对环境非常友好，是理想的绿色环保产品。 〈6〉运行安全稳定，可靠性高：地源热泵系统在运行中无燃烧设备，因此不可能产生二氧化碳、一氧化碳之类的废气，也不存在丙烷气体，因而也不会有发生爆炸的危险，使用安全。燃油、燃气锅炉供暖，其燃烧产物对居住环境污染极重，影响人们的生命健康。由于土壤深处温度非常恒定，主机吸热或放热不受外界气候影响，运行工况非常稳定，优于其它空调设备。不存在空气源热泵供热不足，甚至不能制热的问题。整个系统的维护费用也较锅炉－制冷机系统大大减少，保证了系统的高效性和经济性。维修量极少，折旧费和维修费也都大大地低于传统空调。 〈7〉一机两用，应用范围广：地源热泵系统可供暖、制冷，一套系统可以代替原来的锅炉加制冷机的两套装置或系统。可应用于宾馆、商场、办公楼、学校等建筑，更适合于独立住宅的采暖、供冷。 〈8〉自动运行地源热泵机组由于工况稳定，所以可以设计简单系统，部件较少，机组运行简单可靠，维护费用低；自动控制程度高，可无人值守；此外，机组使用寿命长，均在20年以上。
地源热泵与水源热泵的区别：
比较项目	地源热泵	水源热泵
热源	利用土壤中的热能	采集利用地下水本身的热能
对地下水的依赖	无依赖性	只能用于富水区
对水体的污染	无	交叉污染
地下水位	无影响	改变
地面不均匀沉降	无	有
井的寿命（年）	〉20	2-3
地源热泵系统的社会意义：
在我国的一些发达城市，夏季制冷、冬季采暖与供热所消耗的能量已占建筑物总能耗的40-50%。特别是冬季采暖用的燃煤锅炉、燃油锅炉的大量使用，给大气环境造成了极大的污染，对人们的健康形成了威胁。因此，建筑物污染控制和节能已是国民经济发展的一个重大问题。传统的采暖空调模式因其产生的环境污染正面临着严峻的挑战。对于夏季制冷的建筑来说，随着空气热泵空调的普及，空调的实际使用效果正在逐年下降，这是因为空调装机容量的增加，空调局部热岛效应交叉干扰的结果。天气越炎热，室外的温度越高，空调负荷也越大，而此时空调机向室外散热时，传热温差越小，空调机的运转效率就越低，设备也越费电。也就是说，除了燃煤供暖给环境造成污染之外，空调机同样会造成大气污染。 另一方面，我国大部分地区冬冷夏热，夏天大量地使用风冷空调，造成某些大城市供电紧张，形成电荒，为了确保不会造成断电等问题出现，有些城市夏天限制用电量。另外，因为部分地区没有暖气供应，冬天使用电炉取暖，造成电力供应紧张。地源热泵机组制冷、供暖所需能量3/4左右来自地能，另外1/4左右来自电力输入，从而减少一次性的矿物能源消耗；不向室外排冷、热风，减少城市热岛效应。对环境非常友好。地源热泵空调是一种使用可再生能源的高效节能、环保型的工程系统。冬季向建筑物供热，夏季又可供冷。可广泛应用于各类建筑中，如商业楼宇、公共建筑、住宅公寓、学校、医院等。随着21现在，我国对建筑节能的要求越来越高。减少我国冬季采暖和夏季供冷所造成的大气污染，降低供暖空调系统的能耗、节约能源是每个公民应尽的义务。特别是近几年来，大中城市为改善大气环境，大力推广使用包括可再生能源的清洁能源。随着人们生活水平的提高，建筑物不仅要满足冬季采暖的要求，而且需要夏季空调降温，地源热泵技术提供了这一问题的有效解决方案。地源热泵系统可实现对建筑物的供热和制冷，还可供生活热水，一机多用。一套系统可以代替原来的锅炉加制冷机的两套装置或系统。系统紧凑，省去了锅炉房和冷却塔，节省建筑空间，也有利于建筑的美观。地源热泵系统的一个显著的特点是大大提高了一次能源的利用率，因此具有高效节能的优点。地源热泵比传统空调系统运行效率要高约40～60％，节能50%左右。另外，地源温度恒定的特性，使得热泵机组运行更可靠、稳定，整个系统的维护费用也较锅炉－制冷机系统大大减少，保证了系统的高效性和经济性。

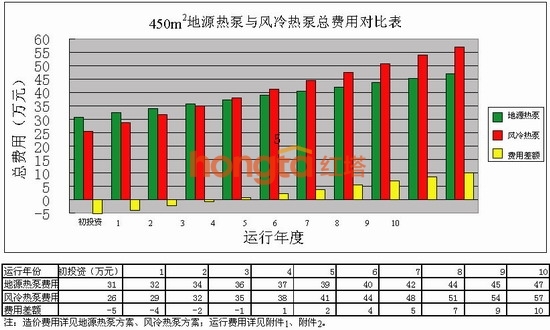

450平方米地源热泵与风冷仍泵总费用对比表

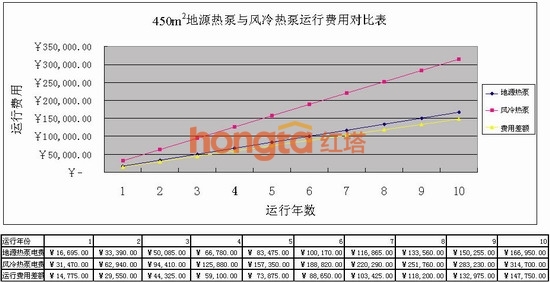

450平方米地源热泵与风冷热泵运行费用对比表
